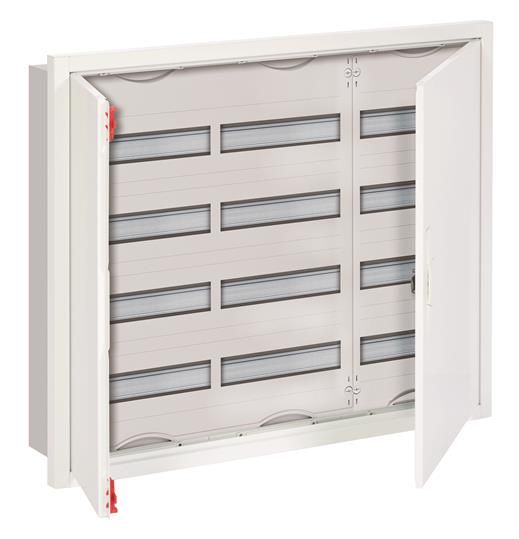

Щит распределительный в нишу IP31 144мод. 684х810х120 ABB U43

U43 — щит скрытого монтажа ABB на 144 модуля, устанавливается в подготовленную нишу стены заподлицо, наружу выступает только дверца с рамкой. Габариты корпуса — 684х810х120 мм, вертикальная ориентация с большим числом рядов рассчитана на щиты группового учета, поэтажные распределительные узлы и вводно-распределительные устройства небольших многоквартирных домов или коммерческих зданий.

Степень защиты IP31 означает: корпус закрыт от посторонних предметов диаметром от 2,5 мм и от капель воды, падающих вертикально, — этого достаточно для установки в сухом техническом помещении, тамбуре или закрытом электрощитовом шкафу, но недостаточно для улицы без дополнительного укрытия. Металлический корпус при этом жестче переносит механические нагрузки, чем пластиковый аналог сравнимой вместимости.

144 модуля — это порядка 12 рядов по 12 модулей: щит такого объема проектируется заранее, с разбивкой на секции по вводным автоматам, счетчикам и группам отходящих линий, а не заполняется постепенно, как небольшой квартирный бокс. При нише 684х810 мм важно заранее проверить точность подготовленного проема в стене — щит скрытого монтажа не терпит зазоров больше нескольких миллиметров.
