Описание
-
Производитель ABB
-

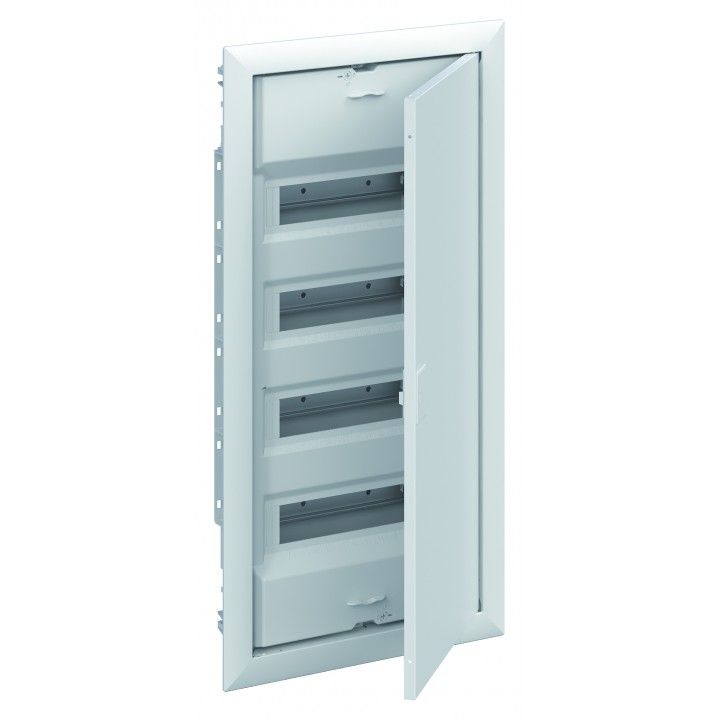

Тип Бокс пластиковый встраиваемый
-
Цвет Белый
-
Материал Пластик
-
Ширина 384 мм
-
Глубина 97 мм
-
Степень защиты IP IP30
-
Высота 747 мм
-
Номер цвета RAL белый (RAL 9016)
-
С монтажной панелью Нет
-
Способ монтажа Встраиваемый
-
Номинальное напряжение 400 В переменного тока (50/60 Гц)
-
Номинальный ток 63 А
-
Материал корпуса Пластик
-
Глубина монтажа, установки 75
-
Ширина в числах модульных расстояний 12
-
С замком Нет
-
Монтажная глубина 75
-
Количество рядов 4
-
Din рейка Да, 4
-
Прозрачная дверь Нет
-
Количество модулей 48 (4 ряда по 12)
-
Класс защиты оборудования II (двойная изоляция)
Когда однокомнатного щитка на 12-24 модуля не хватает, в линейке ABB UK6 есть шаг на 48 модулей — вариант UK640V3RU. Это уже полноценный этажный или коттеджный щит: четыре ряда по 12 модулей вмещают вводной автомат, УЗО или дифавтоматы на группы, десятки однополюсных автоматов на освещение, розетки, теплый пол и отдельные линии для мощной техники — варочной панели, духового шкафа, бойлера.
Корпус скрытого монтажа встраивается в нишу стены, наружу выходит только металлическая дверца — она прочнее пластиковой лицевой панели и не деформируется при частом открывании для ревизии автоматов. Внутри уже закреплены винтовые клеммы N и PE, рассчитанные на нужное число отходящих линий, так что нулевую и земляную шину докупать не придется.
При проектировании щита на 48 модулей стоит сразу заложить резерв 15-20% свободных мест: почти всегда в процессе эксплуатации добавляется новая группа — розетка для кондиционера, линия для гаража или дополнительное освещение участка. Пустые модули просто закрываются заглушками до момента, когда понадобится место под новый автомат.
Артикул 2CPX077858R9999 — средний по вместимости шкаф в модельном ряду UK6, между 36-модульной и 60-модульной версией, что позволяет точно попасть в размер щита под конкретный проект без переплаты за лишние ряды.
